Mer signal – uten aktiv elektronikk
En low-output MC-pickup leverer normalt omtrent ti ganger lavere signalnivå enn en MM-pickup. Et vanlig MC-RIAA-trinn må derfor bruke mye aktiv forsterkning, noe som stiller store krav til støynivå, strømforsyning og kretsdesign.
MC Step Up Box DS3 B løser oppgaven på en annen måte. Transformatorenes viklingsforhold øker signalspenningen uten aktiv elektronisk forsterkning og uten ekstern strømforsyning. Resultatet er en usedvanlig stille signalvei med svært lav forvrengning.
Lundahl LL1678-transformatorer

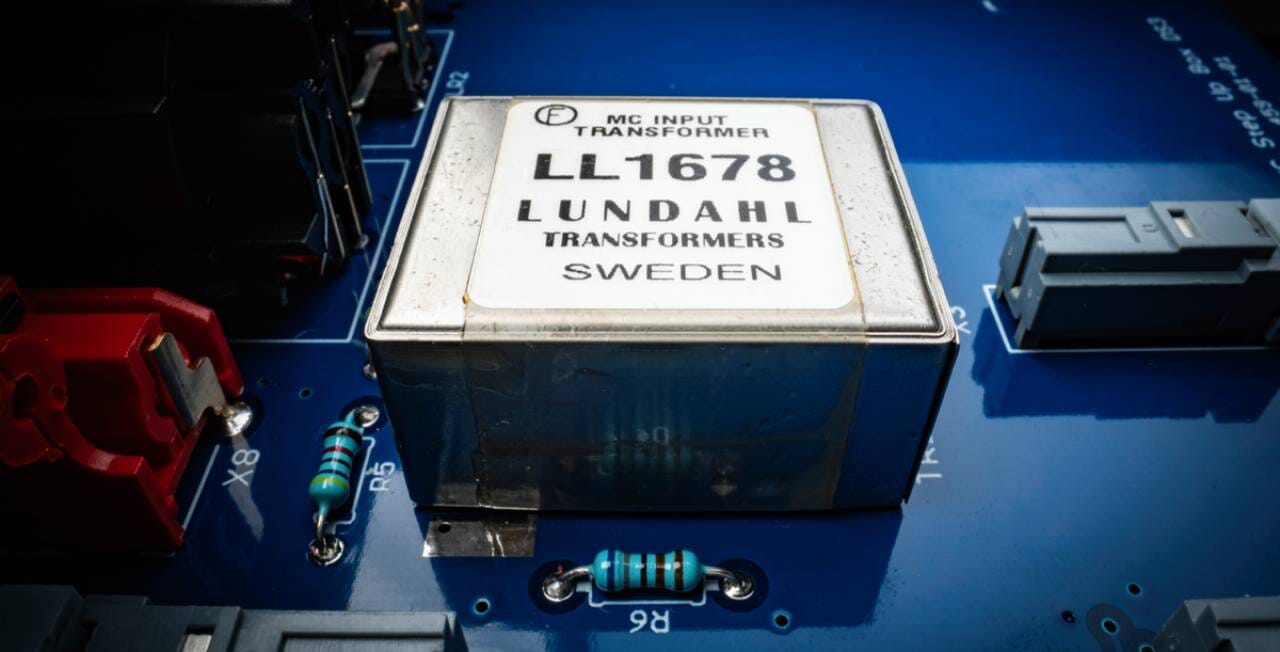

Hjertet i MC Step Up Box DS3 B er et par svenske Lundahl LL1678-transformatorer. Disse er valgt for sin brede frekvensrespons, lave forvrengning og evne til å bevare de små detaljene i signalet fra pickupen.
Transformatorene er bygget inn etter et dual mono-prinsipp og skjermet med mu-metall. Dette reduserer elektromagnetiske forstyrrelser og bidrar til god kanalseparasjon og en mørkere, roligere bakgrunn.
24 eller 30 dB gain
På fronten kan du velge mellom 24 og 30 dB gain. Innstillingen på 24 dB tilsvarer et transformatorforhold på 1:16, mens 30 dB tilsvarer 1:32.
Dermed kan boksen tilpasses ulike MC-pickuper og utgangsnivåer. En pickup som leverer 0,3 mV vil eksempelvis gi omtrent 4,8 mV med 24 dB gain – et passende nivå for de fleste MM-innganger.
Tilpasset pickupens impedans

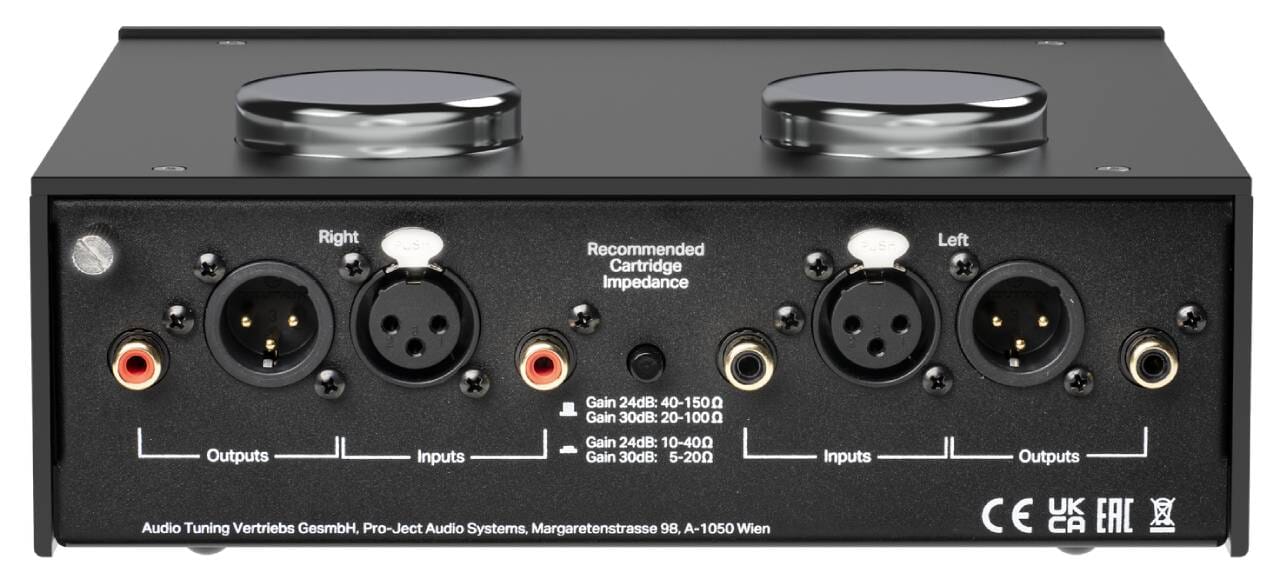

En step-up-transformator må tilpasses pickupens interne impedans for å yte optimalt. Brytere på bakpanelet lar deg velge mellom to impedansområder, mens gain velges på fronten.
Avhengig av kombinasjonen dekker MC Step Up Box DS3 B pickuper med anbefalt impedans fra 5 til 150 ohm. Dette gjør den kompatibel med et bredt utvalg low-output MC-pickuper.
Balansert XLR og klassisk RCA
MC-pickupen er i utgangspunktet en balansert signalkilde. Med XLR inn og ut kan signalet derfor holdes balansert hele veien fra pickupen og videre til en kompatibel MM-phono-forforsterker.

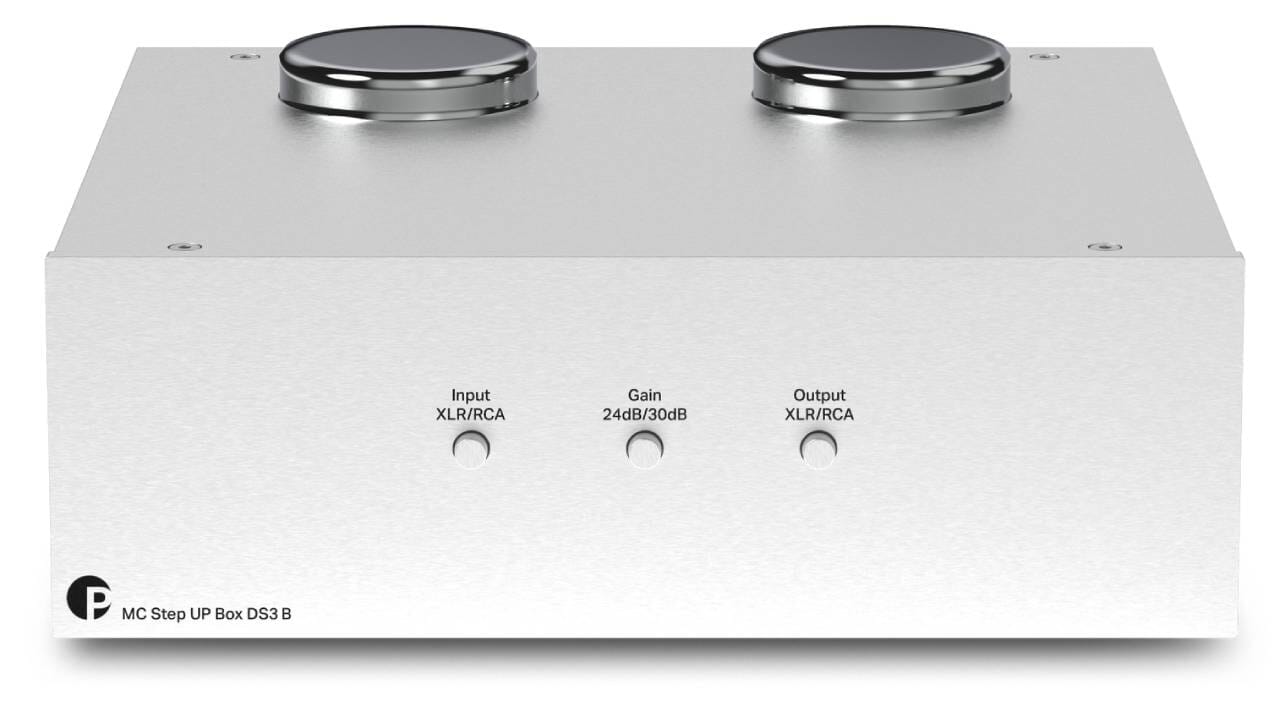

Du kan også bruke de gullbelagte RCA-kontaktene. Inngang og utgang velges separat med knappene på fronten, slik at RCA og XLR kan kombineres etter behov.
Den klassiske veien til god MC-lyd
Step-up-transformatorer var lenge standard i de beste analoge oppsettene. Kombinert med et godt MM-trinn – spesielt et rørbasert RIAA-trinn – kan resultatet bli svært åpent, dynamisk og naturlig.
Vi på SteReoFil har stor sans for denne løsningen. En god MC-transformator lar MM-trinnet arbeide under langt enklere forhold, samtidig som den bevarer MC-pickupens fineste nyanser og dynamiske liv.
Designet og håndlaget i Europa
MC Step Up Box DS3 B er designet og håndlaget i Europa. Det solide aluminiumskabinettet beskytter de følsomme signalene mot ytre forstyrrelser, mens det kompakte formatet holder de interne signalveiene korte.
Den leveres i sort eller sølv og matcher øvrige produkter i Pro-Jects DS3-serie.
Fordeler
- Passiv step-up-transformator for low-output MC-pickuper
- Lundahl LL1678-transformatorer
- Valgbar gain på 24 eller 30 dB
- Transformatorforhold på 1:16 eller 1:32
- Tilpasset MC-pickuper med anbefalt impedans fra 5 til 150 ohm
- Balanserte XLR-innganger og -utganger
- Gullbelagte RCA-innganger og -utganger
- Separat valg av inngang og utgang
- Dual mono-konstruksjon
- Mu-metallskjermede transformatorer
- Svært lavt støynivå og lav forvrengning
- Krever ingen strømforsyning
- Solid aluminiumskabinett
- Designet og håndlaget i Europa
- Leveres i sort eller sølv
Spesifikasjoner
| Produkttype |
Passiv step-up-transformator for MC-pickuper |
| Transformatorer |
2 × Lundahl LL1678 |
| Konstruksjon |
Dual mono, fullbalansert og passiv |
| Gain |
24 eller 30 dB |
| Transformatorforhold |
1:16 eller 1:32 |
| Anbefalt pickupimpedans |
5–150 ohm, avhengig av gain og impedansinnstilling |
| 24 dB / høy impedans |
Anbefalt pickupimpedans 40–150 ohm |
| 24 dB / lav impedans |
Anbefalt pickupimpedans 10–40 ohm |
| 30 dB / høy impedans |
Anbefalt pickupimpedans 20–100 ohm |
| 30 dB / lav impedans |
Anbefalt pickupimpedans 5–20 ohm |
| Frekvensrespons |
10 Hz–55 kHz, ±1 dB |
| Anbefalt belastning på utgang |
47 kohm / 100 pF |
| MC-innganger |
1 par XLR og 1 par RCA |
| Utganger |
1 par XLR og 1 par RCA |
| Jording |
Jordingsskrue for RCA-tilkobling |
| RCA-kontakter |
Gullbelagte |
| Skjerming |
Mu-metallskjermede transformatorer og aluminiumskabinett |
| Strømforsyning |
Ikke nødvendig |
| Mål |
206 × 79 × 197 mm (209 mm dybde inkludert kontakter) |
| Vekt |
1740 g |
| Farger |
Sort eller sølv |
| Produksjon |
Designet og håndlaget i Europa |
Ofte stilte spørsmål
Hva er en step-up-transformator?
|
En step-up-transformator øker den svært lave signalspenningen fra en MC-pickup til et nivå som kan brukes av en vanlig MM-phono-inngang. |
Er MC Step Up Box DS3 B et RIAA-trinn?
|
Nei. Den utfører ingen RIAA-korreksjon og må kobles mellom MC-pickupen og et MM-RIAA-trinn. |
Kan den kobles til en MC-inngang?
|
Nei. Utgangen skal kobles til en MM-phono-inngang med anbefalt belastning på 47 kohm og 100 pF. Den skal heller ikke kobles direkte til en vanlig linjeinngang. |
Trenger den strøm?
|
Nei. MC Step Up Box DS3 B er fullstendig passiv og krever ingen strømforsyning. |
Hva er forskjellen på 24 og 30 dB gain?
|
24 dB gir et transformatorforhold på 1:16 og passer normalt pickuper med moderat utgangsnivå. 30 dB gir 1:32 og er beregnet for pickuper med særlig lavt utgangsnivå. |
Hvordan velger jeg riktig impedans?
|
Kontroller pickupens anbefalte impedans i produsentens spesifikasjoner. Velg deretter riktig impedansområde på bakpanelet og prøv begge gain-innstillingene for å finne kombinasjonen som fungerer best. |
Kan RCA og XLR kombineres?
|
Ja. Inngang og utgang velges separat på fronten. Du kan derfor eksempelvis bruke XLR inn og RCA ut dersom anlegget krever det. |
Er signalveien virkelig balansert?
|
Ja, når både platespilleren, kablingen og MM-phono-trinnet støtter balansert tilkobling. MC-pickuper er i utgangspunktet flytende og egner seg derfor svært godt til balansert signaloverføring. |
Passer den til alle MC-pickuper?
|
Den er primært beregnet for low-output MC-pickuper med anbefalt impedans innenfor området 5–150 ohm. High-output MC-modeller trenger vanligvis ikke en step-up-transformator. |
Hvorfor bruke en step-up-transformator med et rørbasert MM-trinn?
|
Et rørbasert MM-trinn har normalt ikke nok gain til en low-output MC-pickup alene. Step-up-transformatoren løfter signalet passivt og lar rørtrinnet arbeide med et normalt MM-signal og lavere krav til aktiv forsterkning. |
