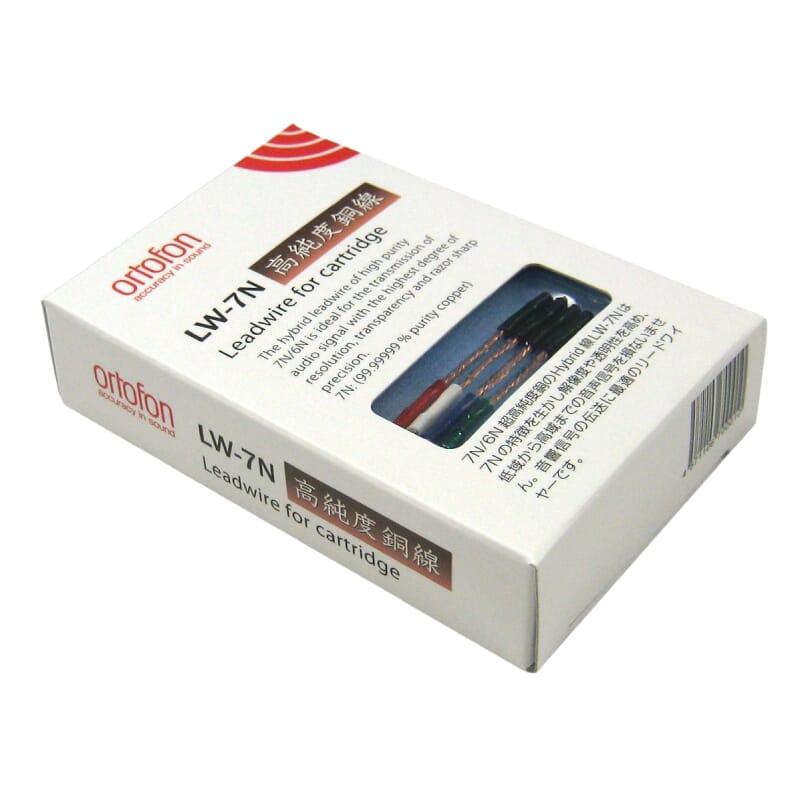

Ortofon LW-7N – pickup-ledninger i ultrarent kobber
Ortofon LW-7N er utviklet for platespillere hvor selv de minste detaljene i signalveien teller. Ledningene brukes mellom pickupen og headshellet, og erstatter de korte standardledningene som følger med mange headshell.
Signalet fra en pickup er svært svakt. God kontakt og kvalitetsledere er derfor spesielt viktig i denne delen av anlegget. LW-7N benytter en hybridkonstruksjon med ledere i både 7N- og 6N-kobber, valgt for høy renhet og presis signaloverføring.
Hybridleder med 7N- og 6N-kobber
Hver ledning består av tre ledere med en diameter på 0,26 mm i ultrarent 7N-kobber, kombinert med seksten tynnere ledere på 0,10 mm i 6N-kobber. 7N betegner en kobberrenhet på 99,99999 prosent.
Kombinasjonen av forskjellige lederdimensjoner og svært rent kobber er utviklet for å gi en balansert og nøytral signaloverføring uten å fremheve bestemte deler av frekvensområdet. Ortofon beskriver resultatet som en jevn og uanstrengt gjengivelse velegnet for referansesystemer.
Rhodiumbelagte terminaler
Terminalene er belagt med rhodium for å gi en slitesterk kontaktflate og en stabil elektrisk forbindelse mellom pickup og headshell. Kontaktene er konstruert for å sitte forholdsvis stramt, slik at ledningene ikke løsner eller skaper dårlig kontakt under avspilling.
Dersom en kontakt sitter for stramt på terminalpinnen, bør åpningen justeres forsiktig før montering. Unngå å presse eller vri direkte på pickupens terminaler, da disse kan være ømfintlige.
En liten oppgradering på et kritisk sted
Pickup-ledningene er blant de korteste kablene i et stereoanlegg, men de befinner seg samtidig helt i starten av signalveien. Her er signalnivået lavt, og eventuelle kontaktproblemer eller elektriske tap kan forsterkes videre gjennom resten av anlegget.
Ortofon LW-7N er derfor en relevant oppgradering for gode MM- og MC-pickuper, spesielt når pickupen monteres i et utskiftbart headshell. Fargekodede ledninger gjør det enkelt å koble høyre og venstre kanal riktig.
Spesifikasjoner
| Produkttype |
Pickup-ledninger for headshell |
| Lederkonstruksjon |
Hybridleder i 7N- og 6N-kobber |
| 7N-leder |
3 × 0,26 mm ultrarent kobber |
| 6N-leder |
16 × 0,10 mm ultrarent kobber |
| Terminaler |
Rhodiumbelagte |
| Lengde |
35 mm |
| Antall |
4 ledninger |
| Fargekoding |
Rød, grønn, hvit og blå |
| Produsent |
Ortofon |
Ofte stilte spørsmål
| Hva brukes Ortofon LW-7N til? |
Ledningene kobler terminalene på pickupen til kontaktene på et separat headshell. |
| Passer LW-7N til både MM- og MC-pickuper? |
Ja, ledningene kan brukes med både MM- og MC-pickuper som monteres i et headshell med vanlige terminalpinner. |
| Hva betyr 7N-kobber? |
7N betegner kobber med en oppgitt renhet på 99,99999 prosent. LW-7N kombinerer ledere i 7N- og 6N-kobber. |
| Hvilken ledning skal kobles hvor? |
Rød er høyre kanal pluss, grønn er høyre kanal jord, hvit er venstre kanal pluss og blå er venstre kanal jord. |
| Hvorfor sitter terminalene så stramt? |
Kontaktene er laget for å sitte sikkert og redusere risikoen for dårlig kontakt eller at en ledning løsner under bruk. De kan justeres forsiktig dersom de sitter for stramt. |
| Passer LW-7N til Ortofon SH-4? |
Ja, men Ortofon opplyser at kontakten på headshell-siden kan måtte utvides forsiktig fordi terminalpinnene på SH-4 er noe tykkere enn på enkelte andre Ortofon-headshell. |
